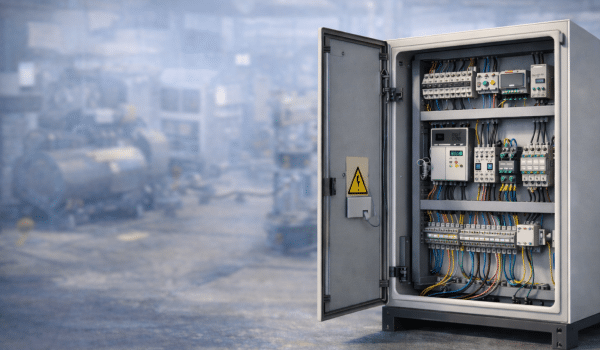

تابلو برق یکی از مهمترین بخشهای زیرساخت هر ساختمان و موتورخانه است؛ جایی که برق ورودی کنترل، توزیع و حفاظت میشود تا تجهیزات حیاتی مثل پمپ آب، چیلر، دیگ و فنها با امنیت و پایداری کار کنند. اگر تابلو برق اصولی طراحی و نگهداری نشود، نتیجهاش فقط خاموشی و خطا نیست؛ میتواند باعث سوختن تجهیزات، افزایش مصرف انرژی و حتی خطرات جدی مثل آتشسوزی شود. به همین دلیل، رسیدگی به تابلو برق یک کار تخصصی است و نباید به روشهای حدسی یا تعمیرات موقت سپرده شود.
بهطور کلی تابلو برق از دو بخش اصلی تشکیل میشود: بخش قدرت و بخش فرمان. بخش قدرت وظیفه انتقال جریان به مصرفکنندهها را دارد و معمولاً شامل کلیدها، فیوزها، کنتاکتور و تجهیزات حفاظتی است. بخش فرمان هم کنترل روشن/خاموش شدن تجهیزات را بر اساس فرمانهای دستی یا اتوماتیک انجام میدهد؛ مثلاً کنترل پمپها با پرشرسوئیچ، کنترل فاز برای محافظت از موتور، یا تایمر و ترموستات برای مدیریت عملکرد سیستمها. اگر یکی از این بخشها درست عمل نکند، کل مجموعه دچار ناپایداری میشود و تجهیزات مدام قطع و وصل میشوند یا اصلاً راهاندازی نمیگردند.
یکی از رایجترین مشکلات تابلو برق در ساختمانها، شل شدن اتصالات و بالا رفتن دمای نقاط حساس است. شل بودن ترمینالها، کابلها یا شینهها باعث ایجاد مقاومت، داغی، تغییر رنگ کابل و حتی سوختن قطعات میشود. از طرف دیگر، گرد و غبار، رطوبت، تهویه نامناسب داخل تابلو و استفاده از قطعات غیراستاندارد هم میتواند عمر تجهیزات را کم کند. در موتورخانهها که معمولاً رطوبت و گرما بیشتر است، اهمیت این موضوع چند برابر میشود و تابلو باید مرتب بازدید و سرویس شود.
سرویس دورهای تابلو برق کمک میکند قبل از تبدیل شدن یک ایراد کوچک به خرابی بزرگ، مشکل شناسایی شود. در سرویس، آچارکشی و سفتکاری اتصالات انجام میشود، وضعیت کلید اتومات و فیوزها بررسی میگردد، عملکرد کنتاکتور و رله حرارتی تست میشود، کنترل فاز و محافظها ارزیابی میشوند و نشانههای حرارتی مثل تغییر رنگ، بوی سوختگی یا ذوبشدگی احتمالی بررسی میگردد. همچنین نظم سیمکشی و ترمینالگذاری، سلامت کابلها و وجود تهویه مناسب داخل تابلو هم چک میشود تا تابلو در ساعات اوج مصرف، پایدار و بدون خطا کار کند.
برای نگهداری اصولی تابلو برق، یک برنامه بازدید منظم ضروری است. این برنامه شامل ثبت وضعیت آمپر مصرفی تجهیزات، پایش دمای تابلو در زمان کارکرد، بررسی ارت و نشتی جریان، نظافت داخلی و کنترل رطوبت است. این اقدامات ساده به ظاهر، تاثیر زیادی در کاهش سوختن قطعات و جلوگیری از قطع و وصل شدنهای ناگهانی دارد. مخصوصاً در سیستمهای موتورخانهای که توقف یک تابلو میتواند کل ساختمان را بدون آب یا سرمایش بگذارد.
اگر تابلو برق دچار مشکل شد—مثل پریدن مکرر فیوز، قطع و وصل شدن کنتاکتور، روشن نشدن پمپها، خطاهای کنترل فاز، داغ شدن تابلو یا بوی سوختگی—عیبیابی باید مرحلهبهمرحله انجام شود. عیبیابی دقیق یعنی بررسی برق ورودی، تست قطعات قدرت و فرمان، اندازهگیری جریان و ولتاژ، بررسی اتصالات و سپس ارائه راهکار قطعی. تعمیر اصولی تابلو برق زمانی نتیجه میدهد که علت اصلی مشخص شود، نه اینکه فقط یک قطعه تعویض شود و بعد از چند روز مشکل برگردد.
